石家庄工业泵厂zj渣浆泵结构图配件名称

（1）ZJ型渣浆泵的结构特征

①泵头部分

ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。泵头与托架用螺栓联结。根据需要，泵的出水口位置可按45⁰间隔旋转八个不同的角度安装使用。

ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括蜗壳、前护板、后护板），或用橡胶制做（包括前蜗壳、后蜗壳）。

叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片，通常有3-6枚。背叶片分布在前盖板和后盖板的外侧，通常为8枚。叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹联结。

轴封装置有副叶轮+填料组合密封、填料密封、机械密封三种型式，见图1。

副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组件，见图1中5。­

填料密封型式由填料箱、间隔套、水封环、填料、填料压盖、轴套组成，见图1中5a。

机械密封型式由填料箱、间隔套、机械密封、压盖、轴套组成，见图1中5b。

②托架部分

托架部分有水平中开式和筒式两种结构。

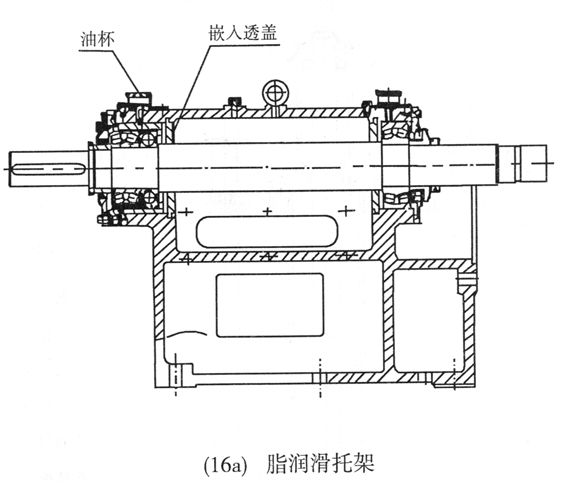

中开式托架有稀油润滑和油脂润滑两种型式。稀油润滑托架主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成，见图1。150ZJ及以上各泵型还带有水冷却装置。油脂润滑托架与稀油润滑托架主要区别是：增加了嵌入透盖和油杯，去掉了水冷却装置，见续图1中16a。

简式托架均采用油脂润滑，主要由托架体、轴承体、轴、轴承、轴承顶套、轴承压盖、油封、挡水盘、拆卸环等零件组成，见续图1中16b。简式托架只适用于在200ZJ及以下功率较小的泵型，目前仅有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三种规格。

ZJ型泵的具体结构参见图1。
